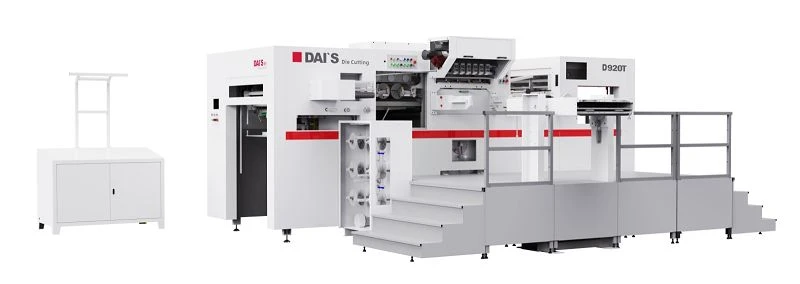

Zhejiang Dai's Printing Machine Co., Ltd. jedan je od najpouzdanijih proizvođača i dobavljača strojeva za štancanje folije od 1500 t u Kini. Ako namjeravate kupiti mašinu za štancanje folije s popustom od 1500 t, dobrodošli ste da dobijete ponudu iz naše tvornice. Svi prilagođeni strojevi su visoke kvalitete i konkurentne cijene.
Tehnički parametar
|
-metoda rezanja |
Ravno prešanje |
|
Maksimalna veličina papira: |
1500*1100MM |
|
Minimalna veličina papira: |
550*500MM |
|
Specifikacija papira: |
Papir za bijelu ploču Veći ili jednak 80 g |
|
Valoviti papir: |
Manje od ili jednako 4MM |
|
Najveća brzina stroja: |
4500 (stranica/sat) |
|
Maksimalna brzina vrućeg žigosanja: |
4500 (stranica/sat) |
|
Visina slaganja uvlačenja papira: |
1500MM |
|
Visina slaganja papira za dostavu: |
1400MM |
|
· 最大工作压力:-- Maksimalni radni tlak: |
500 tona |
|
Minimalna veličina ruba hvataljke |
9,5 MM |
|
Maksimalni raspon-rezanja: |
1490*1090MM |
|
Maksimalni raspon vrućeg žigosanja: |
1490*1090MM |
|
Broj osovine za dovod folije: |
Manje od ili jednako 5 |
|
Površina električne grijaće ploče: |
Okrug 30 |
|
Preciznost-rezanja: |
±0,15 MM |
|
Preciznost vrućeg žigosanja: |
±0,15 MM |
|
Ukupna snaga stroja: |
104KW |
|
Ukupna težina stroja: |
Otprilike 35 tona |
|
Dimenzije stroja: |
10300*4700*2500MM |
|
Snaga glavnog motora: |
18,5KW |
Detalji stroja
Princip načina rada feida dijela za dostavu papira
Fida, Odjel za dostavu papira
* Europska tehnologija proizvodnje precizne feida glave kartice, valovitog i sive ploče za više-namjenu.
* Četiri usisavanja četiri slanja, (više od 1300 četiri usisavanja pet slanja) može se prilagoditi prema kutu i visini usisavanja deformacije papira
* Jedinstveni mehanizam za primanje papira, pogodan za različite deformacije papira.
* Brza-feida glava izrađena je od posebne aluminijske legure, svi dijelovi su iz uvoza.
* Prekidač za uvlačenje papira sprječava lažno praćenje papira
* Uređaj za otkrivanje sudara s dvostrukom-glavom
* Prebacivanje glavnog i sekundarnog papira bez prestanka-
* Set mehanizama papira za prethodno-kodiranje nije obavezan
* Uvlačenje papira- za riblje krljušti, glatko i precizno
* Mehanizam finog-podešavanja papirnatog stola, non-prilagodba.
Detalji strojaPrincip rada dijela za uvlačenje papira
Stalak za ulaganje papira
* Napredni kontrolni sustav koristi se za kontrolu uređaja za brzinu uvlačenja papira kako bi isporuka papira bila ustajala i smanjila kolizija.
* Fotoelektrični dvostruki detektor.
* Uvozna pokretna traka za papir.
* Ultra-poliuretanski transportni kotač za papir otporan na habanje.
* Podesivi gumeni kotači i kotači s četkama osiguravaju precizno pozicioniranje dolaznog prednjeg i bočnog povratka.
Prednji/bočni mjerač
* Pred-testiranje osigurava brzinu pristizanja papira.
* Korištenje lijevih i desnih mjerača dvostrukog pritiska-povlačenja za ispunjavanje različitih zahtjeva za registraciju ispisa.
* Papir za prešanje čeličnog lima, jednolika i pouzdana sila.
Detalji strojaPrincip rada reznog dijela
Dio za rezanje kalupa
*Tlačni ležajevi izrađeni su od nodularnog željeza visoke čvrstoće-qt600-3, lijevanog posebnim postupkom, visoke čvrstoće i bez deformacija
*Koljenasto vratilo od Ni Cr Mo čelika obrađeno posebnim postupkom uvezeno iz Njemačke
*Izuzetno otporan na habanje pužni zupčanik i pužni zupčanik uvezen iz Tajvana
*Prikladan i brz uređaj za izmjenu šablona alata
*Snažan sustav opskrbe uljem i podmazivanja
* Visoko precizan prekidni mehanizam od 240 stupnjeva, stabilan prijenos sinkronog remena,
Visoka učinkovitost prijenosa, smanjenje pogreške u preciznosti
*Pneumatski uređaj za zaključavanje je siguran i brz
* Rotacijski zglob velike brzine
* Maksimalni pritisak doseže 300 tona (maksimalni pritisak stroja za vruće prešanje doseže 600 tona)
*Usvojen je napredni glavni motor Honeywell (opcijska konfiguracija) kako bi brzina rezanja dosegla 7500 listova na sat
*Okvir ploče za rezanje ima sustav srednjeg pozicioniranja s uređajem za fino podešavanje
*Dvostruki zaslon u boji prikazuje radno stanje stroja u svakom trenutku, maksimalni tlak stroja za vruće prešanje doseže 600 tona)
*Usvojen je napredni glavni motor Honeywell (opcijska konfiguracija) kako bi brzina rezanja dosegla 7500 listova na sat
*Okvir ploče za rezanje ima sustav srednjeg pozicioniranja s uređajem za fino podešavanje
*Dvostruki zaslon u boji prikazuje radno stanje stroja u svakom trenutku
Detalji strojaPrincip načina rada električnog dijela
*Cijeli set koristi komponente Meiji Electric i Schneider Electric kako bi se osigurao stabilan rad stroja
Detalji strojaPrincip procesa pozlaćivanja
Zlatno žigosanje, odjel-izrezivanja
Dijelovi za utiskivanje i -rezanje mogu se slobodno prebacivati između funkcija-rezanja i utiskivanja zamjenom saćaste ploče i okvira-ploče za izrezivanje. Opremljen vodoravnim uređajem za uvlačenje/vađenje folije, radi u tandemu s okomitim sustavom za izvlačenje folije za rješavanje složenih zadataka utiskivanja. Mehanizam za uvlačenje poliuretanske folije ultra{5}}otporan-na habanje osigurava glatku i pouzdanu rotaciju. Dvostruki-sustav detekcije lomljenja folije za okomito-urezovanje-omogućuje-praćenje zlatne folije u stvarnom vremenu.
Pozlaćeni-dijelovi
Nosač za otpuštanje folije -tipa omogućuje lako uklanjanje sa stroja, što omogućuje brzo i jednostavno postavljanje rola folije. Holografski sustav pozicioniranja osigurava precizno poravnanje za operacije utiskivanja zlata, poboljšavajući kvalitetu proizvoda. Servo motor za uzdužnu foliju od 2KW jamči stabilno i pouzdano kretanje zlatne folije.
Prikaz opreme
